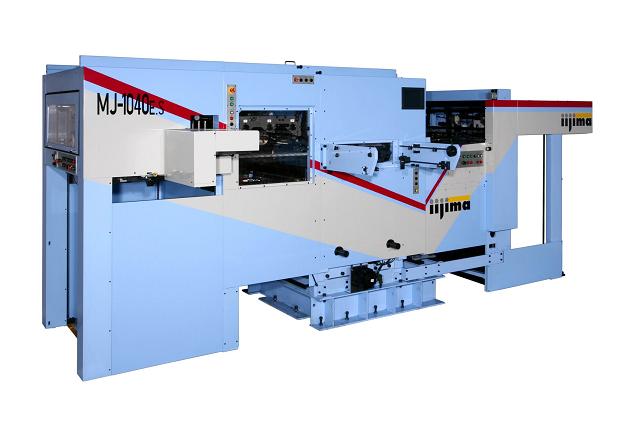

自動平盤打抜箔押機 MJ-1040E.S

IIJIMAの技術力によって作られた最高峰

IIJIMA MJ-1040E.Sは，ほとんどのタイプの用紙に対応できる打抜機というだけでなく，同様に完璧な箔押機でもあります。 最大の特徴は，たった30分で打抜作業から箔押作業に変更ができることです。（打抜きの時は、箔送り装置を原動側に引き出して簡単な部品取付，取外しで通常のストリッパー付きの運転が可能）

毎時7,500枚の高能率(打抜時) 毎時5,000枚(箔押時) 完全な見当精度 高度の安全性 徹底的に短縮された前準備時間 300トンの強力な打抜圧力 信頼の高い電子制御 優れた耐久性

Foil Feed装置 ■3個の箔送りローラー（サーボモーター駆動） ■箔ロール　最大径200mm、最大幅400mm、紙管径25mm ■CNC装置、記憶装置（500件の仕事が登録可能） ■ユニットフレームはドライブサイドから引き出される ■箔ロールの交換は箔取付枠を操作側に引き出して行う。箔ロール取付軸は2軸

Heating 装置 ■8ヒートゾーン（50℃～180℃）　操作盤上に温調器付き ■カートリッジヒーター付き上部定盤　ヒーター容量　0.75kW×36本= 27kW ■1ハニカムチェス

Foil Brush Removal装置 ■4つのブラシがデリバリーフレームから廃箔を運び出す ■インバーターモーター駆動　200V,0.4kW

Pressure Releasing装置 ■シートがカッティングステーションにない時には、箔押圧力は自動的に開放される

Air Blast装置（エアー吹き装置） ■タイミングを取ってスタンピングの後にシートから箔を引き離す ■空気供給用のタンク（38リットル）装備

Foil Break Detection装置（箔破損探知器） ■On/Off選択付きの6つのセンサーが備え付けられる

MJ-1040E.S カタログダウンロード(2.0MB)

製品仕様

仕　様

最大用紙寸法　 ・・・　730×1040mm 最小用紙寸法 　・・・　330×400mm 最大打抜寸法 　・・・　720×1015mm 最大箔押寸法 　・・・　720×990mm ﾁｪｰｽ内寸法 　　・・・　750×1090mm 最小くわえ幅 　・・・　8mm 打抜時最高速度 ・・・　7,500i.p.h 箔押時最高速度 ・・・　5,000i.p.h 最 高 圧 力 　　・・・　330tons 熱　　　盤 　　・・・　50～180℃ （一週間タイマー付き） 箔送り制御軸 　・・・　3本 箔 取 付 軸 　　・・・　2本 箔排出ブラシ装置・・・ 1セット 最 大 箔 径 　　・・・　200mm 最大用紙厚さ 　・・・　薄紙～Ｅ段 主 電 動 機　 　・・・　15kW 総 使 用 電 力　・・・　68kW

寸　法

機 械 全 長 　　・・・　5,623mm 機 械 全 幅 　　・・・　4,070mm 機 械 全 高 　　・・・　2,100mm 機 械 重 量 　　・・・　Approx.15tons
